Преимущества, что вы получаете на объекте:


Эффективное перемешивание — форма рабочего колеса создаёт мощный направленный поток по всему объёму резервуара.

Экономия энергии 20–35% относительно аналогов той же мощности.

Уверенная работа в сложных средах — сточные воды, активный ил, плотные и агрессивные растворы.

Высокая коррозионная стойкость — корпус, винт и крепёж выполнены из нержавеющей стали.

Надёжная эксплуатация 24/7 даже при повышенных нагрузках.

Минимальное обслуживание и низкий риск образования застойных зон.

Точный подбор под объект — по объёму, плотности, температуре и форме резервуара.

Лёгкая интеграция в существующие системы без сложных монтажных работ.

Хочу
Узнать, какая модель подойдет для вашего объекта.

Где применяются погружные мешалки серии QJB


Поддержание взвеси в аэротенках, нитрификаторах, денитрификаторах

Гомогенизация осадков на станциях очистки

Смешивание промышленных стоков с различной плотностью

Перемешивание дождевых накопителей и буферных резервуаров

Предотвращение застоя в танках и ёмкостях большой глубины

Подготовка технологических растворов в пищевой, химической и перерабатывающей промышленности

Хочу
Получить расчет под мою задачу.

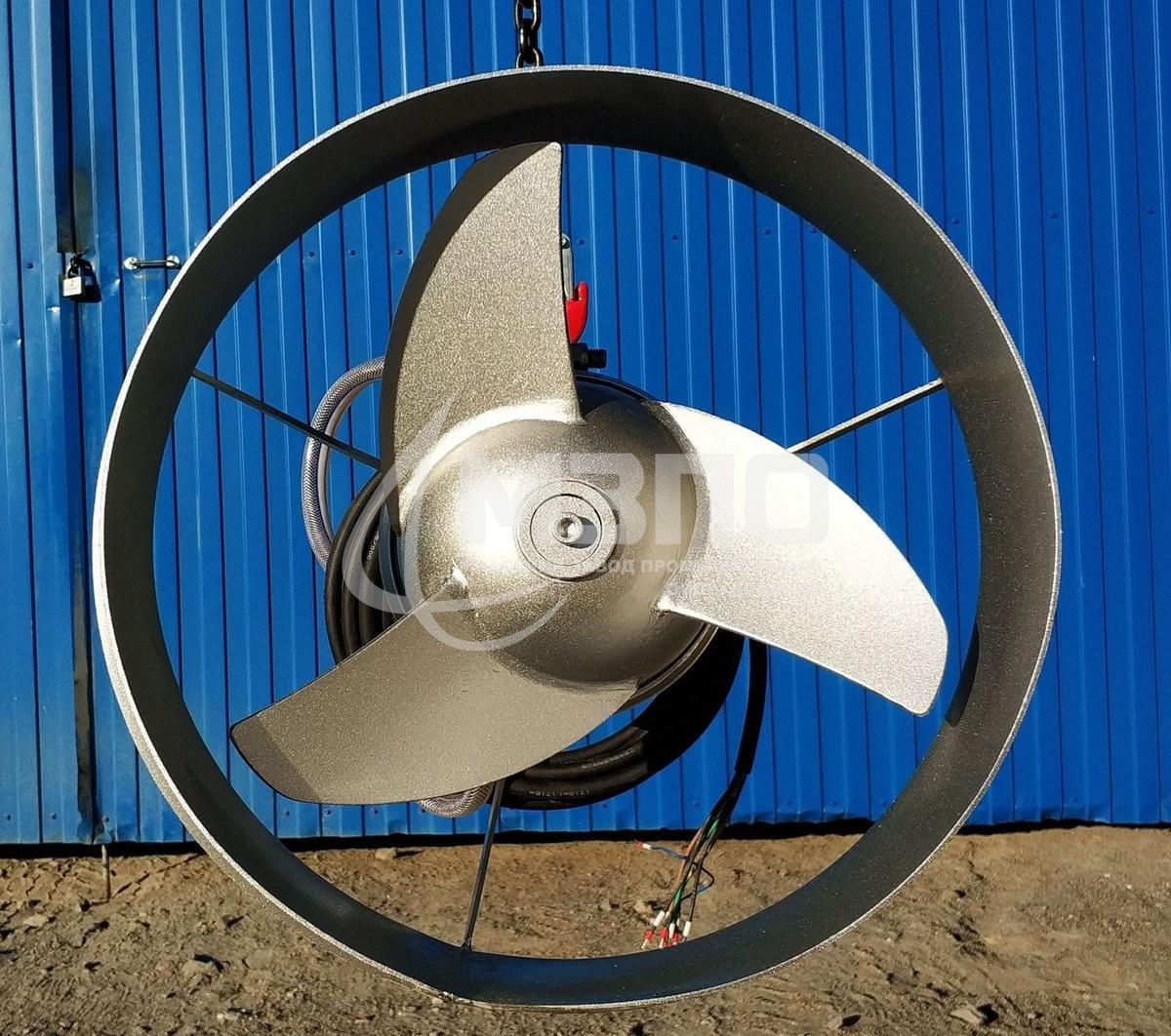

Как работает погружная мешалка MЗПО

Рабочее колесо создаёт направленный поток жидкости, формируя устойчивое движение по всему объёму резервуара.

Это позволяет:

  • поддерживать однородность среды;
  • предотвращать расслоение и выпадение осадка;
  • улучшать эффективность биологических процессов (аэрация, нитрификация/денитрификация);
  • снижать затраты по обслуживанию, т. к. оборудование не допускает образования застойных зон.

Точное моделирование гидродинамики позволяет обеспечивать движение потока даже в ёмкостях со сложной формой и нетипичным уровнем заполнения.

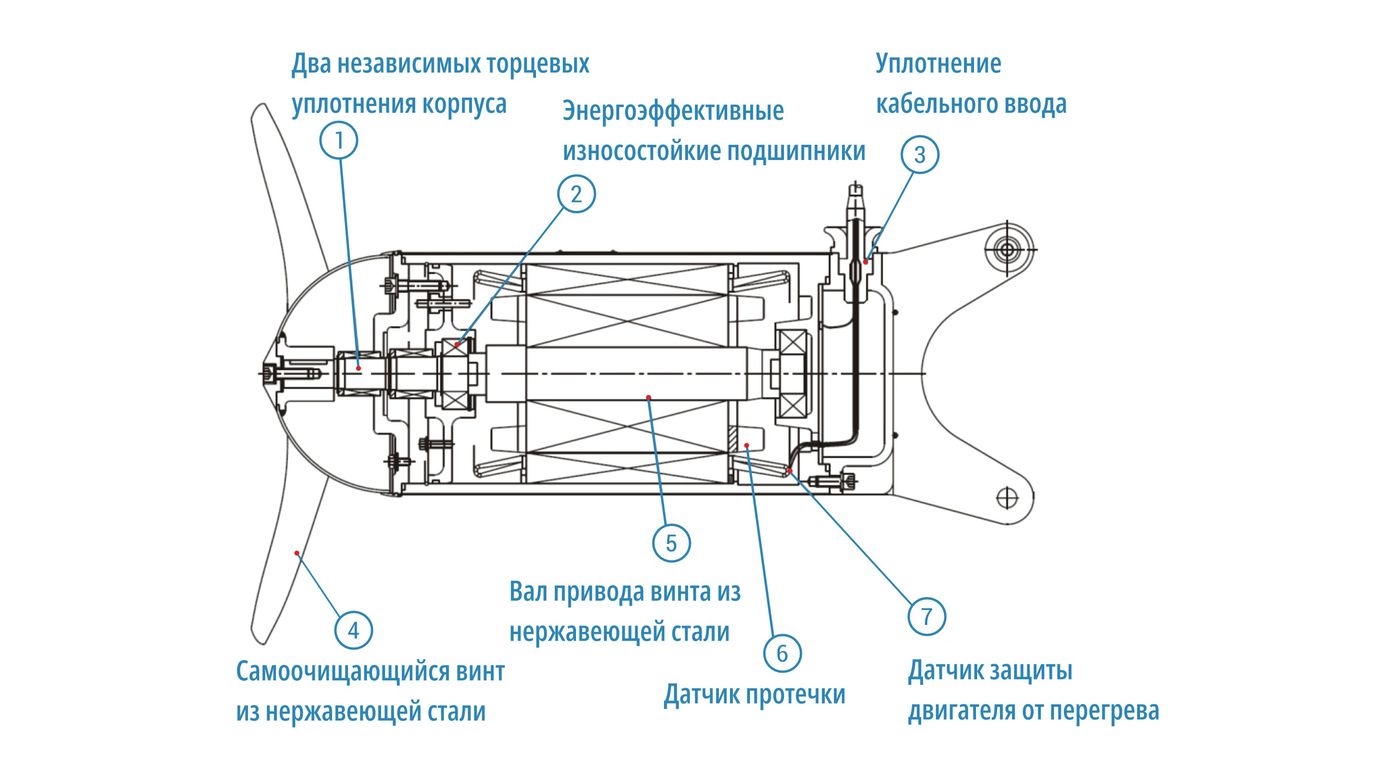

Схема конструкции QJB




  1. Два независимых уплотнения корпуса

    ✔ Двойная защита от проникновения жидкости внутрь двигателя
    ✔ Надёжная герметичность даже при износе одного из контуров
    ✔ Защита от аварийных остановок и дорогостоящего ремонта

  2. Энергоэффективные износостойкие подшипники

    ✔ Снижают потери энергии при вращении
    ✔ Обеспечивают стабильную работу при нагрузках
    ✔ Уменьшают вибрации и износ узлов

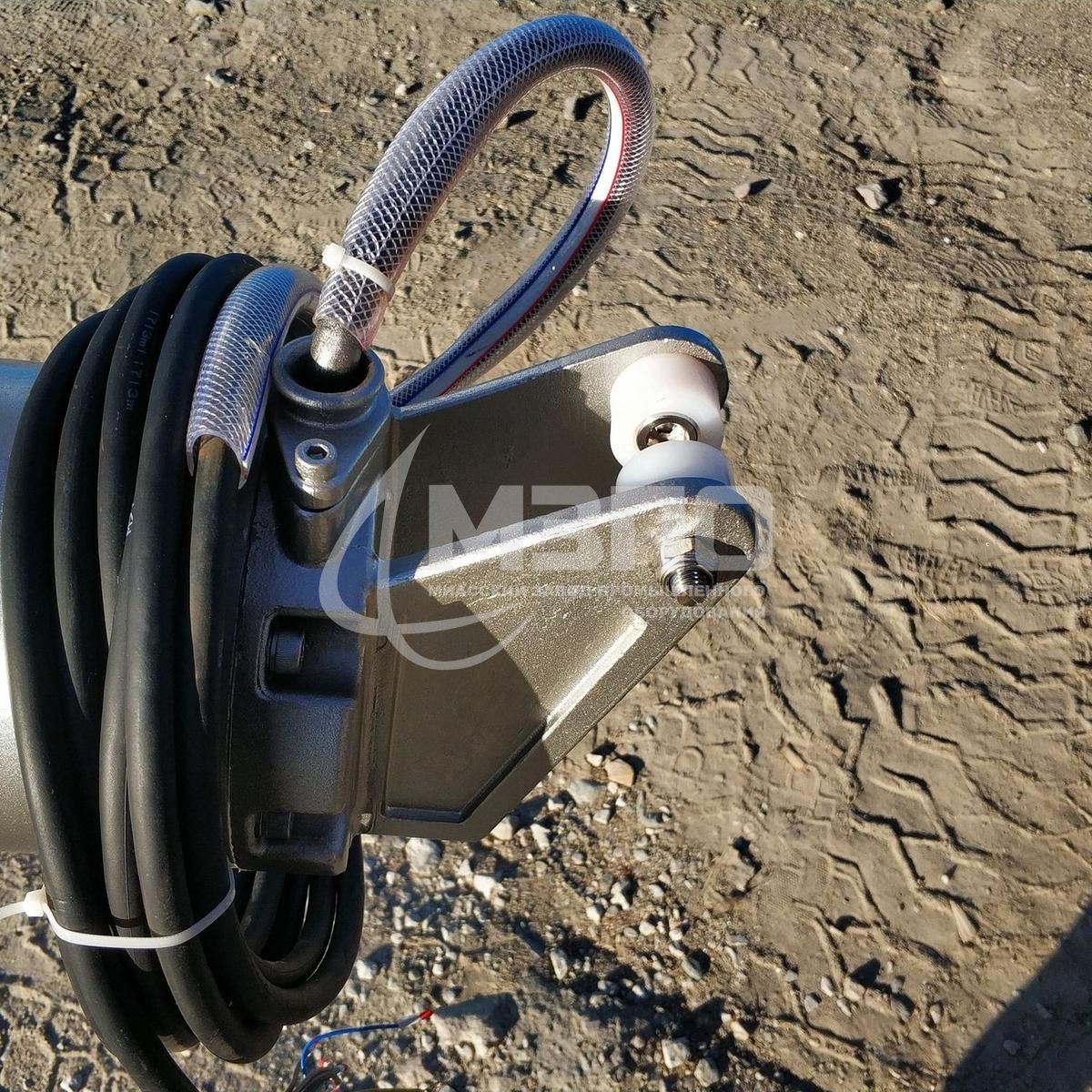

  3. Уплотнение кабельного ввода

    ✔ Защищает двигатель от попадания влаги
    ✔ Предотвращает короткие замыкания
    ✔ Повышает надёжность при длительной эксплуатации

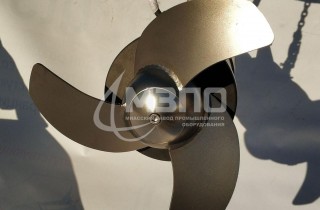

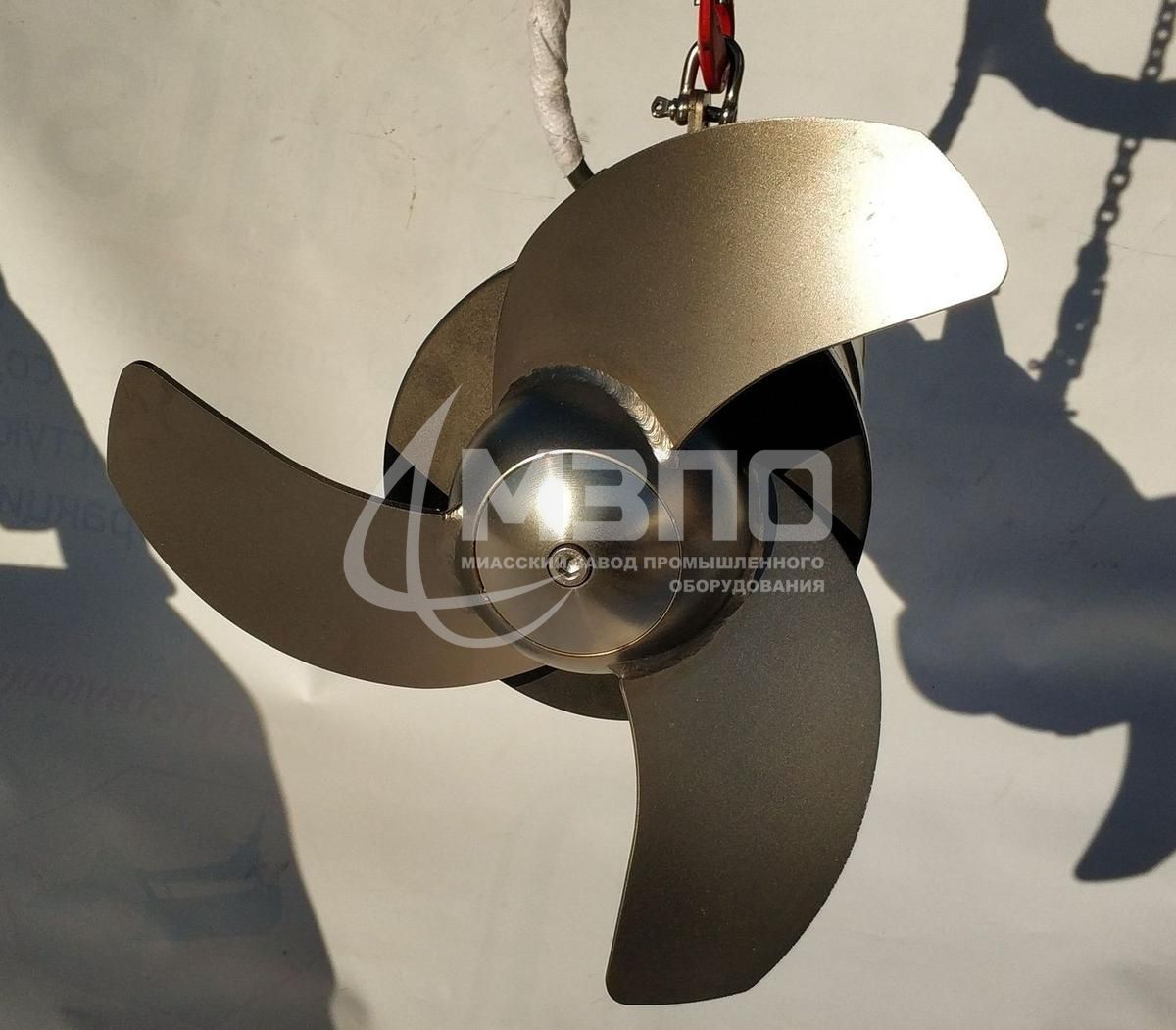

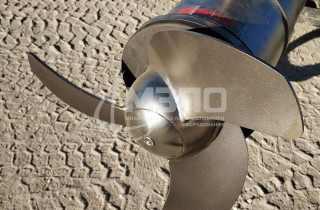

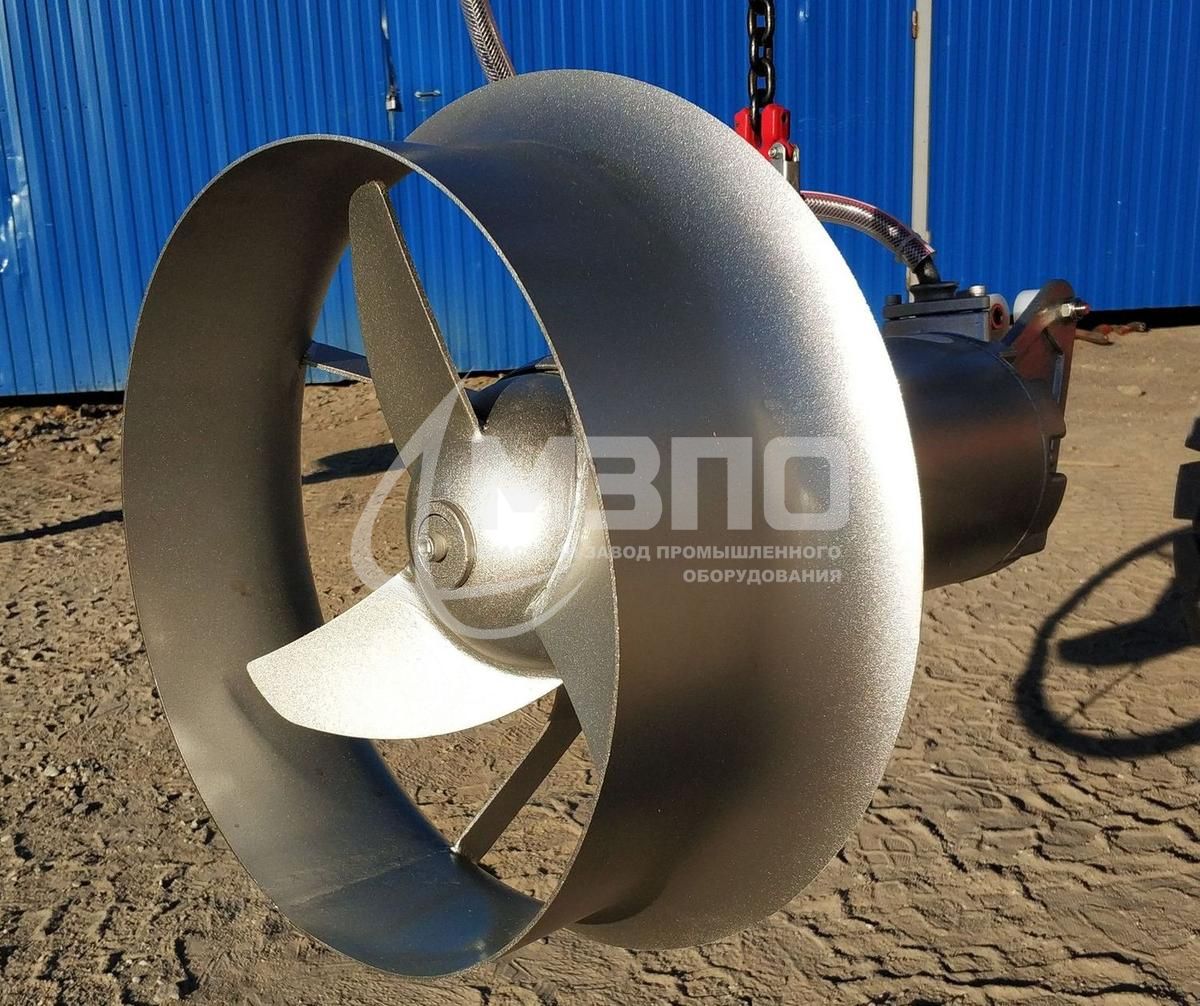

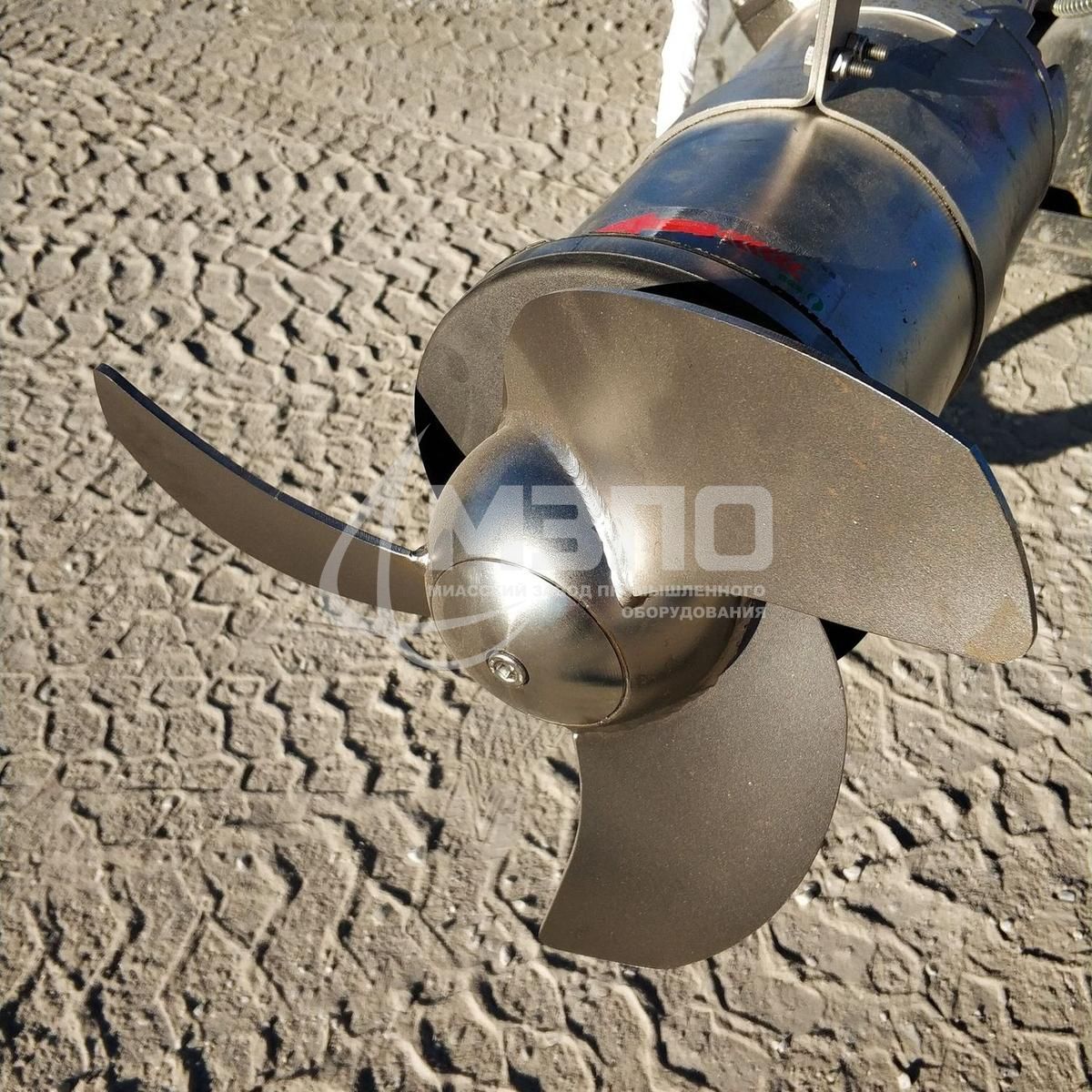

  4. Самоочищающийся винт из нержавеющей стали

    ✔ Предотвращает налипание и засорение
    ✔ Сохраняет стабильную производительность
    ✔ Увеличивает срок службы без лишней очистки

  5. Вал привода винта из нержавеющей стали

    ✔ Высокая стойкость к коррозии
    ✔ Устойчивость к агрессивным средам
    ✔ Стабильная работа в условиях постоянного погружения

  6. Датчик протечки

    ✔ Своевременно сигнализирует о нарушении герметичности
    ✔ Предотвращает выход из строя двигателя
    ✔ Позволяет избежать дорогостоящего ремонта

  7. Датчик защиты двигателя от перегрева

    ✔ Отключает оборудование при критической температуре
    ✔ Защищает обмотки и электродвигатель
    ✔ Продлевает срок службы мешалки

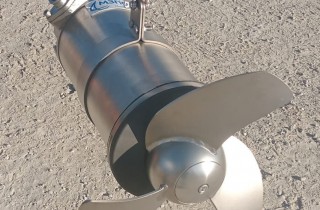

tess

Модельный ряд погружных миксеров МЗПО QJB


Модель Мощность двигателя, кВт Рекомендуемый объём резервуара, м³ Тип среды Задачи, которые нужно решить
QJB 0.85/8-260/3-740 (подробнее) 0,85 30-70 бытовые стоки, слабозагрязнённые сточные воды не осаждать
QJB1.5/6-260/3-980 (подробнее) 1,5 70–180 бытовые сточные воды лёгкая циркуляция
QJB2.2/8-320/3-740 (подробнее) 2,2 100–250 сточные воды стабильное перемешивание
QJB4/6-320/3-980 (подробнее) 4,0 200–400 активный ил поддержание взвеси
QJB1.5/8-400/3-740 (подробнее) 1,5 70–180 сточные воды циркуляция
QJB2.5/8-400/3-740 (подробнее) 2,5 120–300 активный ил равномерный поток
QJB3/8-400/3-740 (подробнее) 3,0 150–350 активный ил до 10 г/л интенсивная циркуляция
QJB4/12-620/3-480 (подробнее) 4,0 250–500 Активный ил 8–12 г/л исключение осаждения
QJB5/12-620/3-480 (подробнее) 5,0 300–600 плотные и вязкие стоки сильная циркуляция
QJB7.5/12-620/3-480 (подробнее) 7,5 400–900 промышленные стоки мощное перемешивание
QJB10/12-620/3-480 (подробнее) 10 600–1200 тяжёлые промышленные стоки создание потока

При подборе мешалки учитывают:


Объём резервуара — чем больше объём, тем выше требуемая мощность.

Тип среды — для более плотных растворов нужна большáя тяга и диаметр винта.

Геометрию ёмкости — форма и глубина влияют на формирование потока.

Диаметр рабочего колеса — определяет объём создаваемого потока.

Осевая тяга (N) — главный показатель способности мешалки эффективно перемешивать среду.

Как мыслить при подборе мешалки

1. Объем резервурара

Определяет базовую мощность мешалки:

  • до 150 м³ → 1,5–2,2 кВт
  • 150–350 м³ → 2,2–3,0 кВт
  • 350–500 м³ → 3,0–4,0 кВт
  • 500+ м³ → 4,0–7,5 кВт
2. Тип среды

Корректирует выбранную мощность:

  • сточные воды → оставляем мощность по объему;
  • активный ил → нужна +1 ступень мощности;
  • плотные/вязкие → мощнее + больший винт;
3. Задача

Определяет характер потока:

  • «не осаждать» → средняя/высокая тяга;
  • «усреднять» → высокая тяга;
  • «циркуляция» → увеличенный диаметр винта.
4. Глубина резервуара

Влияет на возможность потока достигать дна:

  • до 4 м → 260–400 мм;
  • 5 м и более → 400–620 мм.
5. Форма

Определяет схему распределения потока:

  • длинный → увеличенный диаметр винта;
  • компактный → средний диаметр;
  • сложная форма → нужна индивидуальная схема.
Хочу
Подобрать модель по объёму, типу среды и требованиям

Пример подбора (на основе реальных опросных листов)


Пример 1. Вводные данные:
  • Усреднитель 420 м³ (бытовые стоки)
  • Объём резервуара: ~420 м³
  • Тип среды: бытовые стоки
  • Глубина: до 5,6 м
  • Геометрия: удлинённый резервуар (~17 м)

Рекомендованная модель: QJB4/12-620/3-480

→ мощность 4 кВт
→ диаметр рабочего колеса 620 мм
→ крупный поток подходит для длинных резервуаров
→ обеспечивает полную циркуляцию и предотвращает осаждение


Пример 2. Вводные данные:
  • Аноксидная зона 302 м³ (активный ил)
  • Объём резервуара: ~302 м³
  • Тип среды: активный ил (до 8 г/л)
  • Глубина: 5,3 м
  • Геометрия: прямоугольная, средняя длина

Рекомендованная модель: QJB3/8-400/3-740

→ мощность 3 кВт
→ диаметр 400 мм
→ скорость 740 об/мин — оптимальна для ила
→ поддерживает взвесь, создаёт стабильный горизонтальный поток


Пример 3. Вводные данные:
  • Аноксидные зоны 260–300 м³ (стоки + активный ил)
  • Объём резервуаров: 260–300 м³
  • Тип среды: хоз.-бытовые стоки + активный ил (до 8 г/л)
  • Глубина: ~5,1 м
  • Геометрия: удлинённый прямоугольный резервуар (8,8 × 5,7 м)

Рекомендованная модель: QJB3/8-400/3-740

→ мощность 3 кВт
→ диаметр 400 мм
→ обороты 740 об/мин — создают устойчивую циркуляцию в иле
→ обеспечивает скорость потока ~0,1 м/с и предотвращает осаждение

Почему выбирают МЗПО

Мешалки всегда в наличииОсновные модели QJB на складе — отправляем быстро

Точный технический подборПодбираем модель под объём, глубину и тип среды.

Ф

Контроль качества перед отгрузкойПроверяем комплектацию и работу оборудования.

Сервис и сопровождениеПомощь в установке, консультации и гарантийный сервис.

Условия эксплуатации - мешалки MЗПО QJB рассчитаны на работу:

Температура среды: от +5 до +40 °C

Значение рН среды составляет от 5 до 9;

Плотность среды: до 1150 кг/м³

Глубина установки: по согласованию (до 10 м)

Тип среды: сточные воды, активный ил, промышленные и технологические стоки

Технические параметры

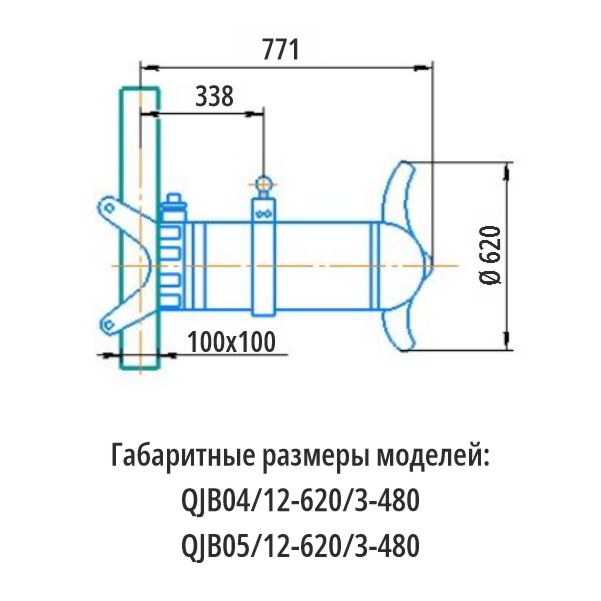

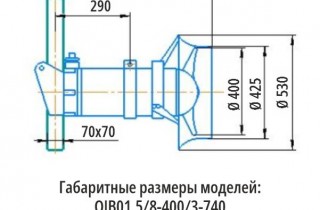

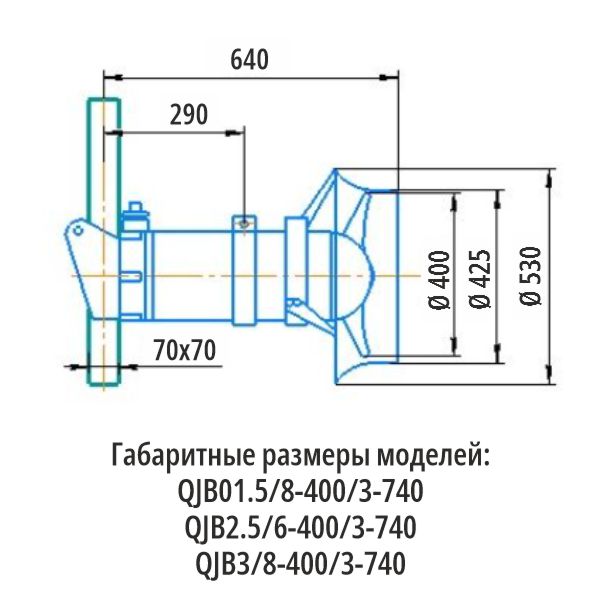

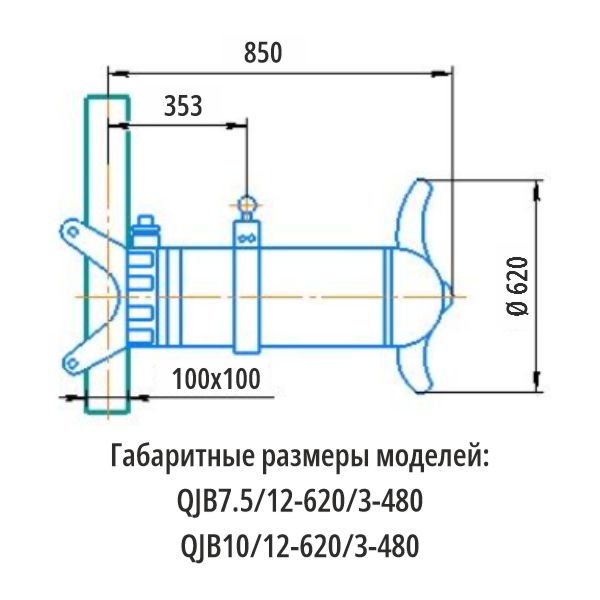

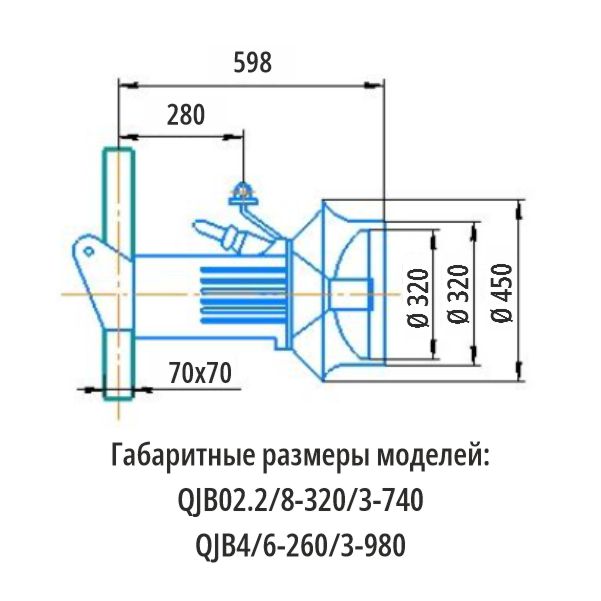

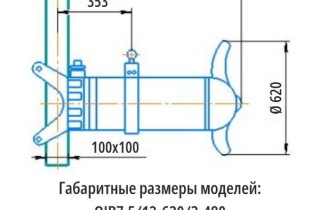

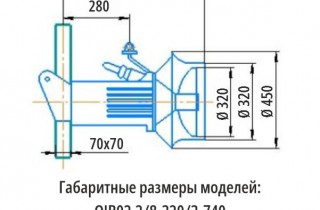

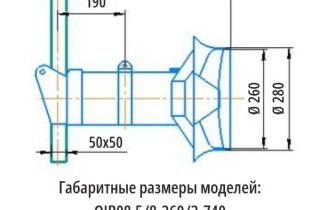

Типоразмеры мешалок


Варианты установки


На вертикальной направляющей

На наклонной направляющей с регулировкой угла

С фиксированной рамой

С мобильной станиной

Для глубоких резервуаров (>6 м) доступна удлинённая направляющая

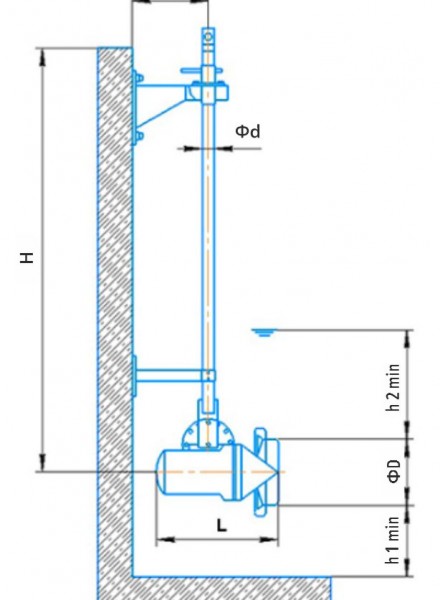

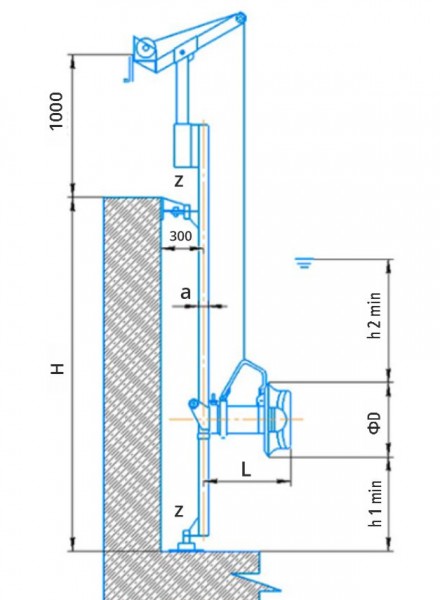

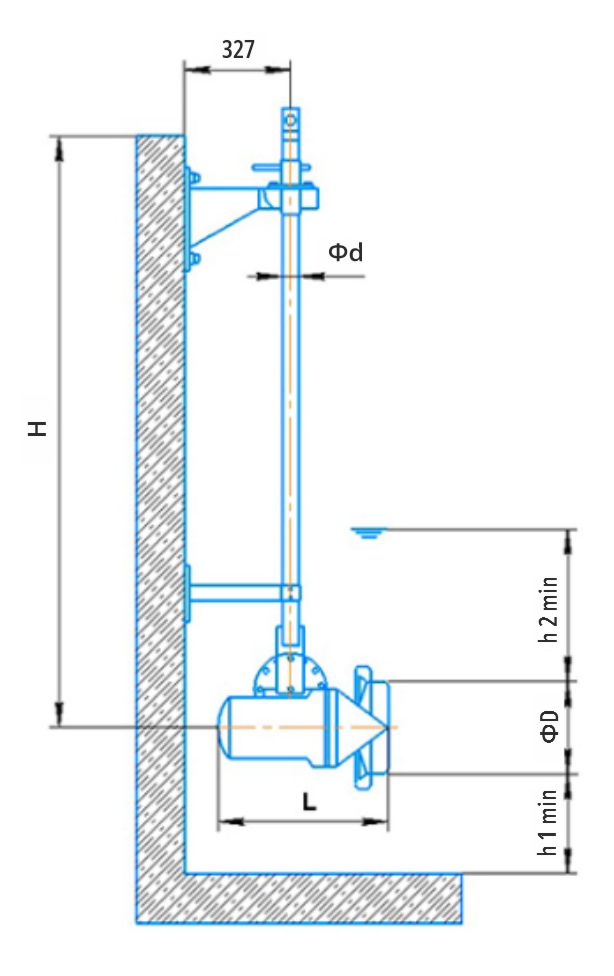

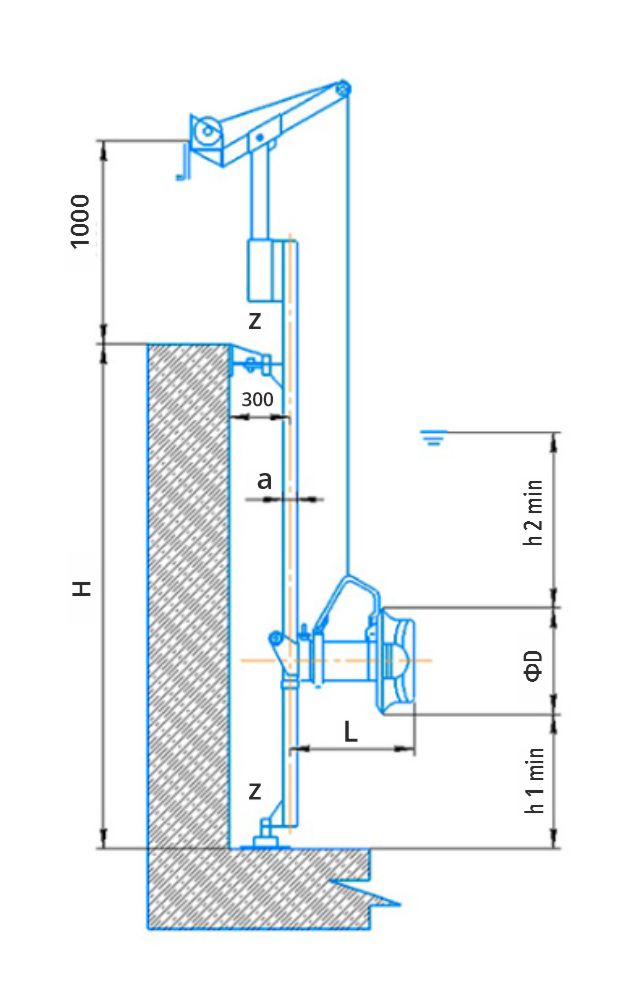

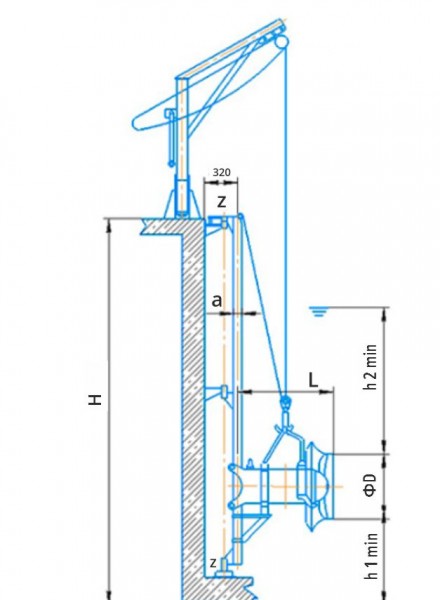

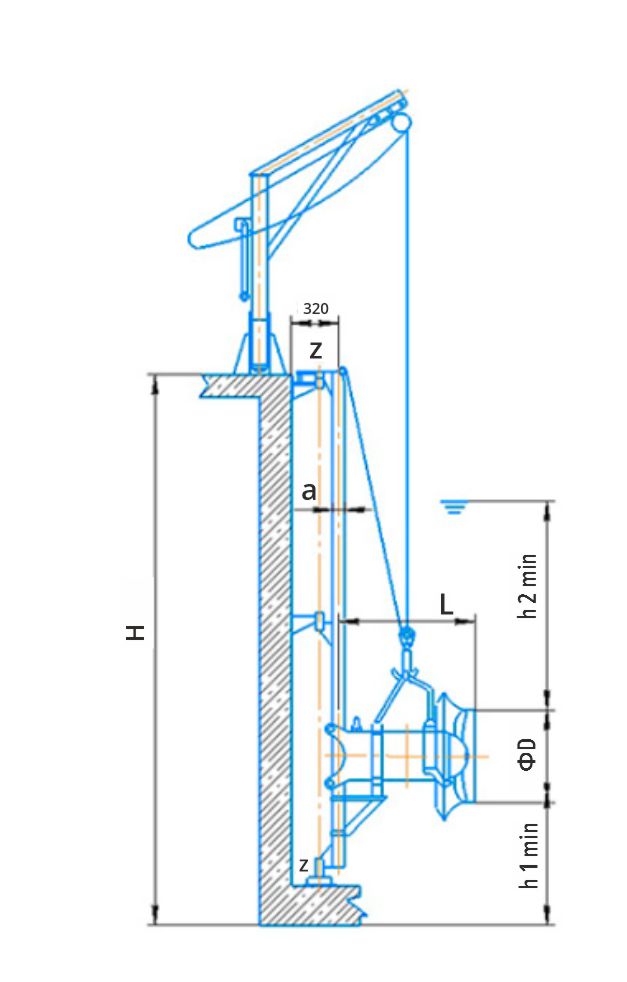

Способы установки мешалки на кронштейне

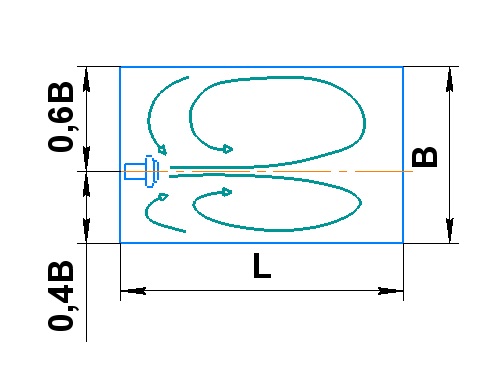

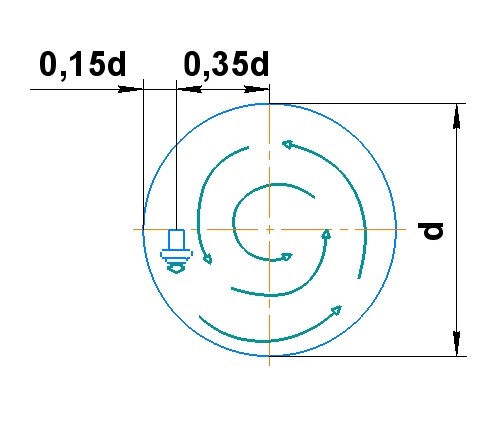

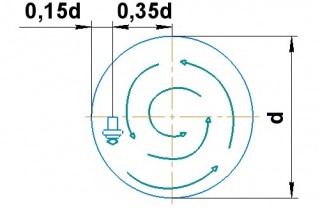

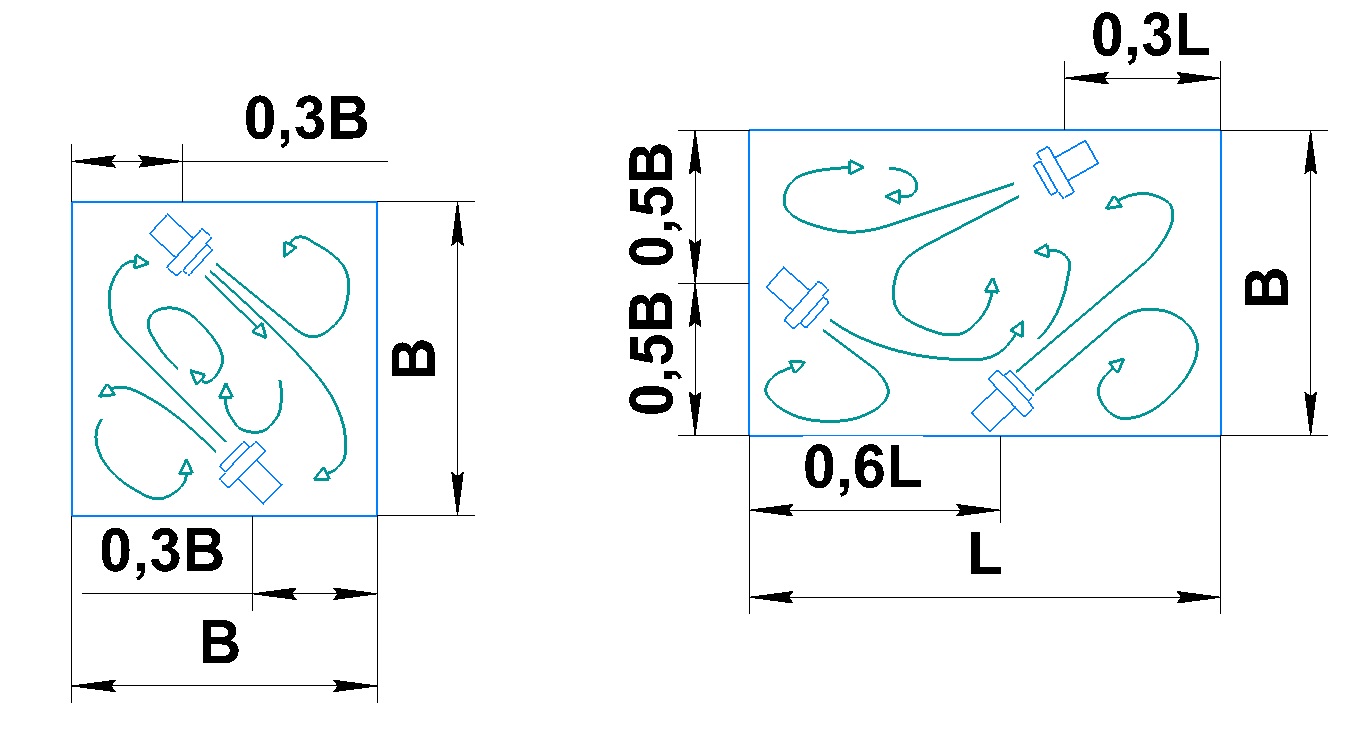

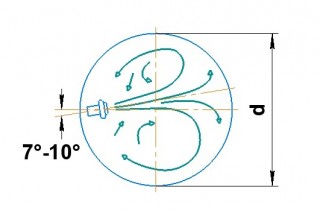

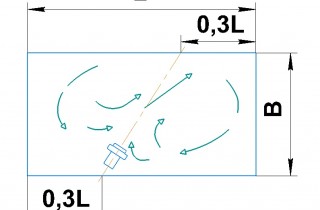

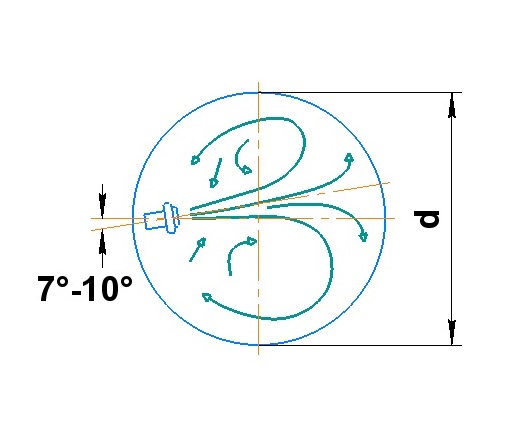

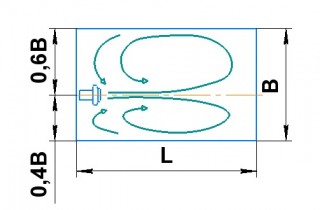

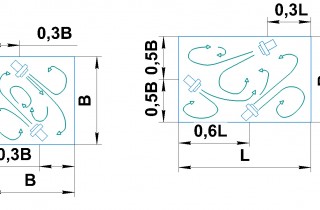

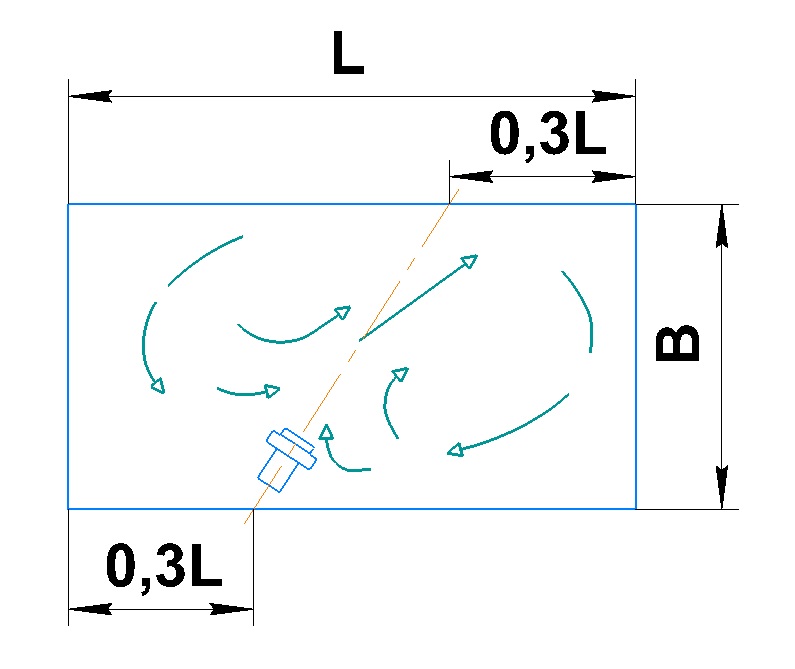

Схемы направления потоков в различных резервуарах

Схемы показывают, как погружная мешалка создаёт движение воды внутри резервуара: в каком направлении идёт поток, какие зоны он охватывает и где могут возникать застойные участки. Это поможет вам быстро понять, какая схема установки будет работать эффективнее именно в вашей ёмкости.

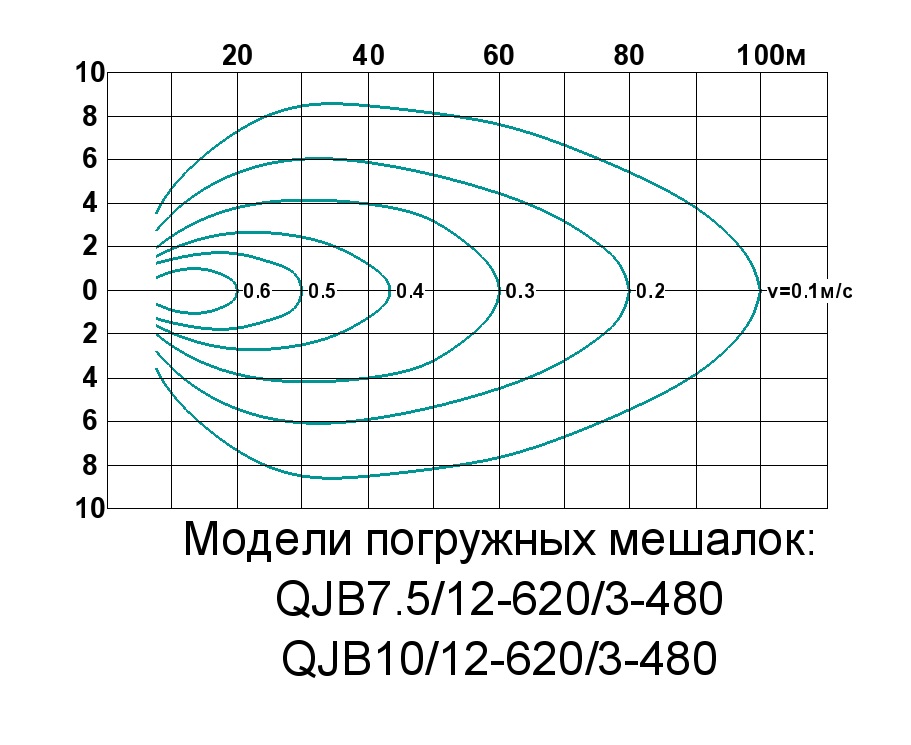

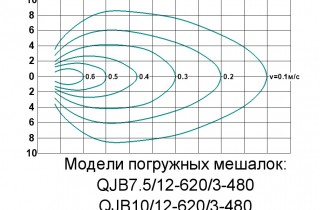

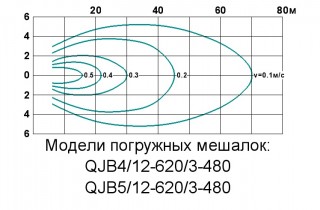

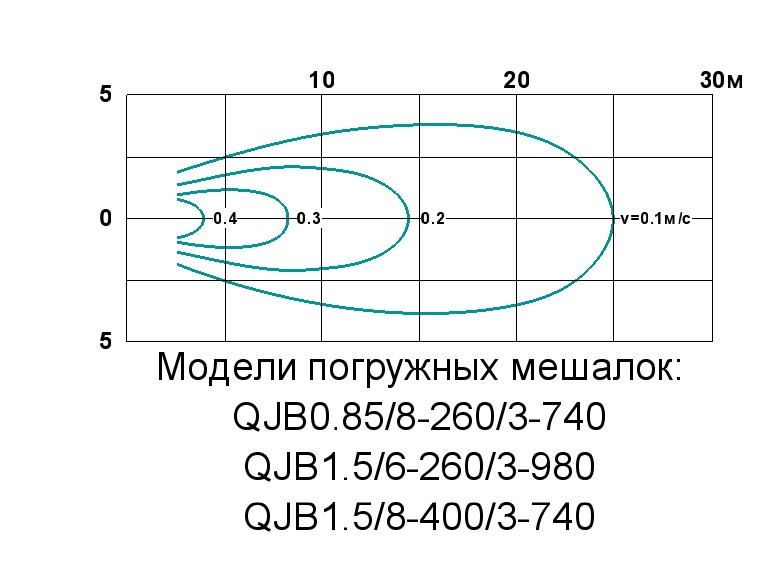

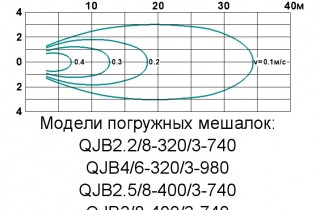

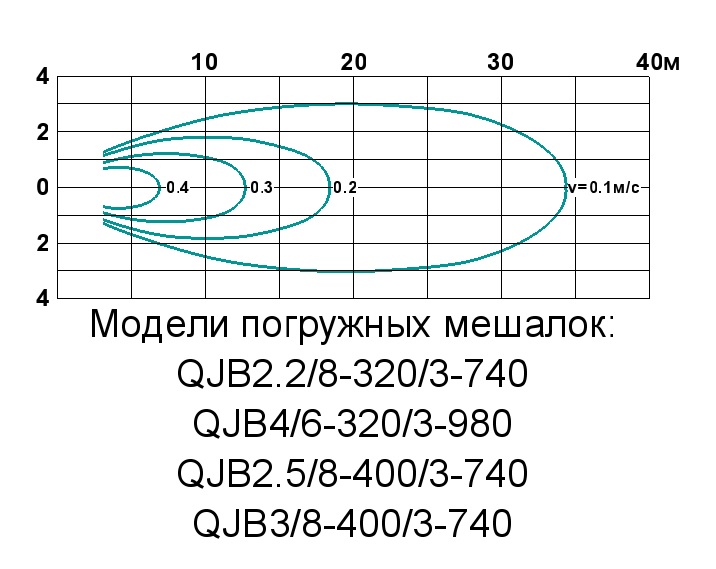

Диаграммы полей течения Поля скорости течения располагаются в чистой воде со скоростью течения воды на границе V=0,1 м/с.

Диаграммы показывают, как мешалка формирует поток в резервуаре: линии отражают зоны разной скорости движения воды. Внешняя граница соответствует скорости V = 0,1 м/с — минимальному значению, необходимому для предотвращения осаждения и образования застойных зон.

1

Часто задаваемые вопросы (FAQ)

Подойдёт ли мешалка для густых сред и активного ила?

Да, серия QJB рассчитана на работу со средами повышенной плотности и повышенным содержанием твёрдых частиц.

Нужны ли специальные подготовительные работы для установки?

В большинстве случаев нет — монтаж выполняется на направляющую, которую можно установить в существующий резервуар.

Можно ли подобрать модель дистанционно?

Да. Достаточно объёма, типа среды и фото/чертежа ёмкости.

Какой срок службы мешалки?

Средний ресурс — от 7 до 12 лет, зависит от среды и графика обслуживания.

Какая гарантия?

Стандартная гарантия — 12 месяцев. Возможно расширение.
